Canvas 2D#

画布尺寸#

canvas元素默认的宽高为300px * 150px 建议使用canvas的width、height设置宽高，单位使用px，例如：

<canvas ref="{canvasRef}" width="1000px" height="600px">
  该浏览器暂不支持canvas标签
</canvas>

请务必不要把canvas当做单标签使用，否则浏览器会把其后的内容视为在不兼容canvas元素的浏览器中展示的替代内容
本文全篇使用react语法，所以不会有这种情况，但是仍建议使用双标签，并书写兼容提示

画布上下文#

canvas的getContext()方法根据传入的参数返回不同的上下文，也就是画板和可以使用的画笔、颜料桶等等，本文只涉及CanvasRenderingContext2D

const canvas = canvasRef.current;
// 获取canvas的dom节点，原生js可以给canvas设置id，使用document.getElementById获取dom
const ctx = canvas.getContext("2d");

点#

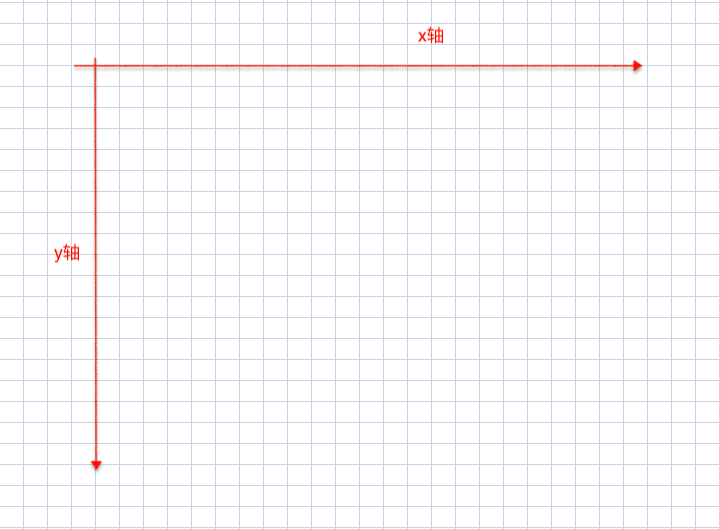

如下图所示，画布是由像素点组成的，像素点便是图形绘制时的基础单位

遗憾的是并没有一个专门绘制像素点的方法，当然我们还是可以绘制像素点的，毕竟像素点也是矩形，最小的矩形

ctx.fillRect(0, 0, 1, 1);
// 绘制一个填充的矩形
ctx.strokeRect(0, 0, 1, 1);
// 绘制一个线框矩形
ctx.rect(0, 0, 1, 1);
// 绘制一个矩形路径
ctx.stroke();

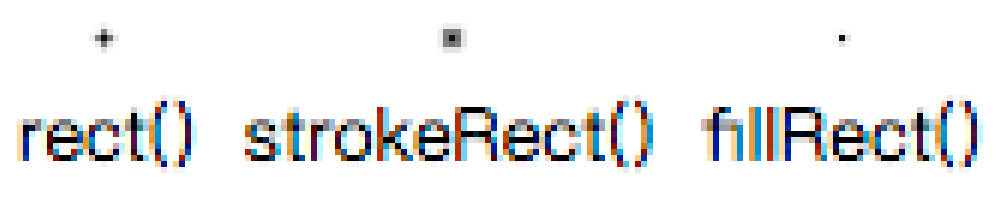

尽管三种方法并不相同，但是当宽高都为1px时，绘制出的也就是一个点，三种方法中fillRect()方法绘制的点最为理想

线#

点向一个方向延展便会形成线，在canvas中线和路径是分不开的，路径是由线组成的。
当然也有直接生成路径的方法，比如前文的rect()可以直接生成一个矩形路径

beginPath#

生成一个路径，将绘制命令指向这个路径

ctx.beginPath();

closePath#

闭合路径，将绘制命令指回上下文

ctx.closePath();

stroke#

绘制路径的轮廓，即用线去勾勒路径

ctx.stroke();

fill#

填充路径，绘制实心的图形

ctx.fill();

moveTo#

移动笔触，即抬笔将笔移动到点(x,y)

ctx.moveTo(x, y);

lineTo#

绘制一条从当前点到(x,y)的路径

ctx.lineTo(x, y);

arc#

绘制一段以(x,y)为圆心，半径为radius，起始角度为startAngle，结束角度为endAngle，顺时针(逆时针)的圆弧

ctx.arc(x, y, radius, startAngle, endAngle, anticlockwise);

ctx.arcTo(x1, y1, x2, y2, radius): 表现形式很诡异, 不建议使用, 可以自行了解

quadraticCurveTo#

绘制一段从当前点到(x,y)，控制点为(cp1x, cp1y)的二次贝塞尔曲线

ctx.quadraticCurveTo(cp1x, cp1y, x, y);

bezierCurveTo#

绘制一段从当前点到(x,y)，控制点为(cp1x, cp1y)、(cp2x, cp2y)的三次贝塞尔曲线

ctx.bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y);

案例-绘制哆啦 A 梦#

效果展示#

绘制思路#

• 绘制时以一个个的闭合回路为基本单位，每个回路的绘制步骤大体都是：
• 申明路径（beginPath）-->
• 移动笔触（moveTo）-->
• 绘制直线（lineTo）、弧线（arc）、二次贝塞尔曲线（quadraticCurveTo）或 三次贝塞尔曲线（bezierCurveTo）-->
• 重复前两步直到该回路绘制完毕 -->
• 根据情况选择是否需要闭合回路（closePath）-->
• 根据情况选择是否需要填充图形（fill）-->
• 根据情况选择是否需要勾勒图形轮廓（stroke）

示例代码#

哆啦 A 梦
